在建筑节能与工业保温领域，玻璃棉以其优异的保温隔热、吸音降噪和防火性能，成为应用最广泛的绝热材料之一。然而，市场上产品质量良莠不齐，若选用了不合格的玻璃棉，不仅会导致保温效果大打折扣、能耗攀升，更可能因防火性能不达标或甲醛释放量超标而埋下安全隐患与健康风险。

作为采购方或工程技术人员，如何科学、准确地判断玻璃棉的质量是否合格？本文将从现场快速甄别与专业指标核验两个维度，为您提供一份详实的“避坑”指南。一、 现场“望闻问切”：快速初筛的五大技巧

在没有专业检测设备的施工现场或采购初期，通过感官和经验可以快速剔除大部分劣质产品。参考行业内“看、摸、捏、闻、测”的五步法，能有效进行初步判断。

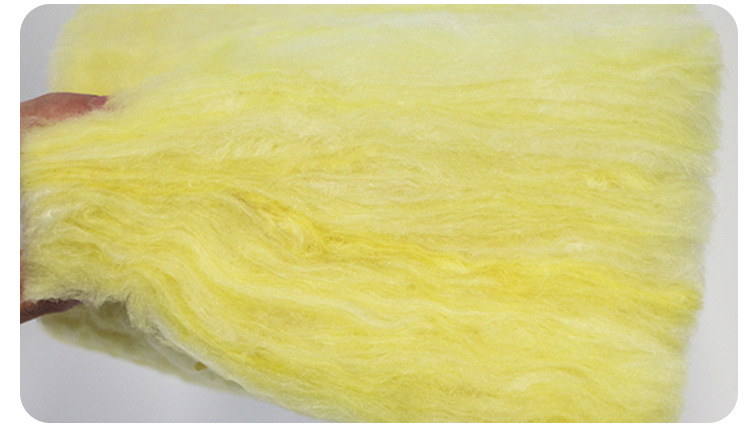

1、看：外观与纤维状态
优质玻璃棉的纤维应细长、柔软且分布均匀，逆光观察无明显的大块空隙或杂质。若发现纤维粗细不均、短脆易碎，甚至含有黑色矿渣颗粒或结块，说明原材料与生产工艺较差。此外，产品表面应平整，带贴面的产品其外覆层应粘结牢固、无气泡或翘边。

2、摸：手感与粉尘
用手轻搓玻璃棉表面，优质产品几乎无粉尘脱落；若手上沾满白色粉末，则意味着纤维脆化严重，不仅影响施工体验，更表明其环保性能与耐久性堪忧。同时，触摸边缘应平直整齐，不应有大量毛絮纷飞。

3、捏：密度与回弹性
密度是决定保温性能的关键参数。用手指按压样品，优质玻璃棉毡或板应感觉紧实且有明显的回弹力，松手后迅速恢复原状。若手感松散、按压后轻易凹陷且回弹慢，说明密度不足（低于标准要求），长期使用易发生沉降，导致保温层失效。

4、闻：气味辨环保
将样品靠近鼻腔闻其气味。采用优质粘结剂的玻璃棉通常无味或仅有极淡的纤维味。若闻到刺鼻的酸味、氨味或塑料味，极有可能是使用了劣质粘结剂或阻燃剂，这通常意味着甲醛等有害物质释放量可能超标。

5、简易测试：防火与防水
取少量纤维（避开贴面），用打火机点燃测试。合格玻璃棉应具备不燃性（A级），离火即灭，无明火蔓延且无熔融滴落物。对于带贴面的产品，滴几滴水在表面，优质防潮贴面会形成水珠滚落，若水分渗透浸湿棉体，则防潮性能不达标。

二、 硬核指标核验：以国家标准为尺

现场初筛只是第一步，真正判定质量合格，必须依据国家标准 GB/T 13350-2017《绝热用玻璃棉及其制品》 以及 GB/T 17795-2019《建筑绝热用玻璃棉制品》 等规范中的核心性能指标。当涉及工程验收或质量纠纷时，应以第三方权威检测报告为准。

以下四大核心指标是判断玻璃棉是否合格的硬性门槛：

1.导热系数（保温性能的灵魂）
这是衡量玻璃棉保温效果最核心的指标，数值越低，绝热性能越好。根据规范，在平均温度25℃条件下，满足不同密度要求的优质玻璃棉板/毡导热系数通常需 ≤0.034 - 0.043 W/(m·K) 。若检测报告显示导热系数偏高，证明其保温性能不合格。

2. 密度与尺寸偏差（关乎“缺斤少两”）
密度不仅影响保温，也决定抗压强度。标准要求玻璃棉毡标称密度应不小于16 kg/m³，玻璃棉板不小于24 kg/m³。且密度允许偏差有严格限制（如板通常要求+10%～-5%）。厚度偏差过大（如标称50mm实际偏差远超+5/-0mm的标准）会导致热阻不达标，这属于严重的质量问题。

3. 燃烧性能（安全防线）
建筑用玻璃棉制品的燃烧性能等级应不低于A(A2)级（即不燃材料）。这是关乎消防安全的强制性指标。若产品在燃烧测试中热值超标或火焰蔓延，则判定为不合格。

三、 警惕“隐形杀手”：容易被忽视的指标

除了上述核心项，还有一些指标虽不常用，却反映了产品的极限性能。

渣球含量：标准要求粒径大于0.25mm的渣球含量不大于0.3%。渣球过多不仅降低保温效果，还容易在施工中扎伤皮肤。

纤维平均直径：虽在最新国标修订中有所调整，但传统上优质玻璃棉纤维平均直径不大于7.0μm。纤维越细，保温及柔韧性能通常越好。

判断玻璃棉质量是否合格，既要在现场练就一双“火眼金睛”辨别外观与手感，更要懂得核查报告上的硬核数据。采购时务必要求厂家提供有效期内的第三方型式检验报告，重点核对导热系数、密度、燃烧等级及甲醛释放量是否满足国家标准（如GB/T 13350-2017）。只有这样，才能确保选用的玻璃棉真正为建筑节能与安全保驾护航。
