前阵子一个学校项目，采购把两份检测报告摆到桌上问技术：一份甲醛那栏写着"未检出"，另一份写着"0.05 mg/m³"，哪份好？现场没人答得上来。两份不是用同一种方法测的。甲醛、导热系数、热阻、憎水率四栏各有各的测法，方法不同，数字之间不能横着比。

甲醛那一栏，三种测法差得远

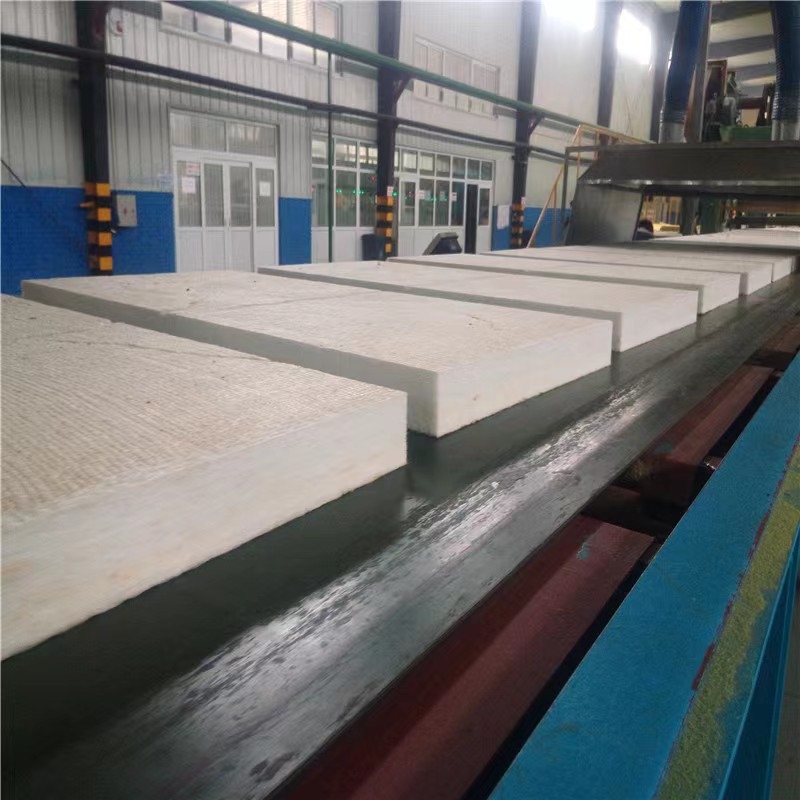

矿物棉的甲醛释放量按 GB/T 32379—2015《矿物棉及其制品甲醛释放量的测定》来测，标准里给了三种方法：干燥器法、气体分析法、1立方米气候箱法。干燥器法是把试样放进9到11升的干燥器，20℃密闭24小时，出结果快，常用来筛查。气候箱法把试样放进1立方米的箱子，温湿度可控，置换率每小时一次，模拟的是真实房间的释放状态，测一批要好几天。

产品标准 GB/T 13350—2017 在5.7.2条写明：无甲醛玻璃棉制品不应检出甲醛；别的料在有要求时才卡这条，上限0.08毫克每立方米。看到"未检出"，还得问一句检出限给的是多少——报告上不写测法和检出限，这个"未检出"没有意义。

导热系数，得先问平均温度

导热系数不是材料的固定值，它跟着温度走。稳态热阻的测定有两套方法，GB/T 10294 是防护热板法，GB/T 10295 是热流计法，报告上写哪种方法、在什么平均温度下测的，比数字本身更要紧。GB/T 13350 表2 对普通玻璃棉板按密度分三档给上限：平均温度25℃ 时分别是0.038、0.036、0.034；平均温度70℃ 时是0.044、0.042、0.040，单位都是 W/(m·K)。拿25℃ 下测出来的数去算高温工况，结果一定偏乐观。

同样容重，导热为什么能低一截

玻璃棉的导热由三部分凑成：纤维固相传导、孔隙里空气的传导、孔隙里的辐射和对流。密度太低，孔隙大，空气对流起来，导热反而往上走；密度太高，固相传导占的比重变大，导热也要往上走。所以同一容重下想压低导热，得从别处下手。GB/T 13350 给的抓手是纤维平均直径不大于7.0微米、渣球含量不大于0.3%、含水率不大于1.0%。纤维细，孔隙被切得小而密，空气动不起来；渣球是实心颗粒，只传导不隔热，越少越好。

热阻那栏，是算出来的

热阻 R 的算法是拿厚度除导热系数，单位 (m²·K)/W。举个能用的例子：同样50毫米厚，导热系数0.038 的料，热阻是1.32；导热系数0.034 的料，热阻是1.47，差了约11%。反过来说，设计要求的传热系数卡死时，用导热0.034 的料做到50毫米就够，用0.038 的料得铺到56毫米。多出来的6毫米在吊顶夹层里、在管排之间，往往就是压不压得进去的差别。

憎水率：45度、一小时、六十升

憎水率按 GB/T 10299—2011《绝热材料憎水性试验方法》测。试样与水平面成45度角架好，喷头按 (60±2) 升每小时的流量连续喷淋1小时，取下来一分钟内蘸掉表面水珠，立刻称重。憎水率 H 等于1减去吸入水的体积占试样体积的比值，再乘100%。GB/T 13350 对憎水制品的要求是憎水率不小于98.0%，吸湿率按质量计不超过5.0%。喷淋法比泡水法更接近实际——材料在工地上遇到的是流动的雨水和冷凝水，不是整块泡在水里。

导热稳不稳，跟憎水是一回事

这两栏看着不相关，其实是连着的。水的导热系数大约0.6，静止空气大约0.026，差二十多倍。保温层里一旦含了水，水把孔隙里的空气挤走，导热系数跟着抬上去。含湿率可以按 GB/T 20313 用烘干法测。吸的水少，导热系数才能在十年八年里守得住，不至于装上去是0.034，过几年变成0.045。这一条对吊顶里面、管井里面那些装完就看不见的部位尤其要紧，因为没人会为它专门揭一次顶。

报告拿到手，先看这五处

一看依据标准号，方法和年份都要对得上；二看样品是什么，标称密度、实测厚度、有没有贴面，贴面这层不能算进基材；三看导热那栏的平均温度；四看甲醛那栏用什么测的、检出限多少；五看出报告的机构有没有相应资质、样品跟到货是不是一批。五处都对得上，这份报告才谈得上有用。

四栏数背后是四套测法，问清怎么测的，比盯着数字大小有用。
